一、系统介绍

工业互联网云平台提供一个集动态交互、丰富展示、数据管理等一体的全功能可视化引擎，为物联网、工业互联网提供便捷化的操作。基于本平台，用户可以在可视化编辑器中新建画布，通过拖动左侧的组件到中间的画布中，自定义设置每一个不同组件的外观、事件、动画和数据绑定，结合mqtt数据订阅-发布的通讯模式，能够实现界面和设备之间的双向交互，系统支持画布数据的导入和导出功能，便于项目的共享与迁移。此外，平台还提供资源管理、项目管理、用户管理、报警管理、备品管理、工单管理、巡检管理和保养管理等功能模块，满足用户自定义搭建物联网、工业互联网平台的全流程需求。

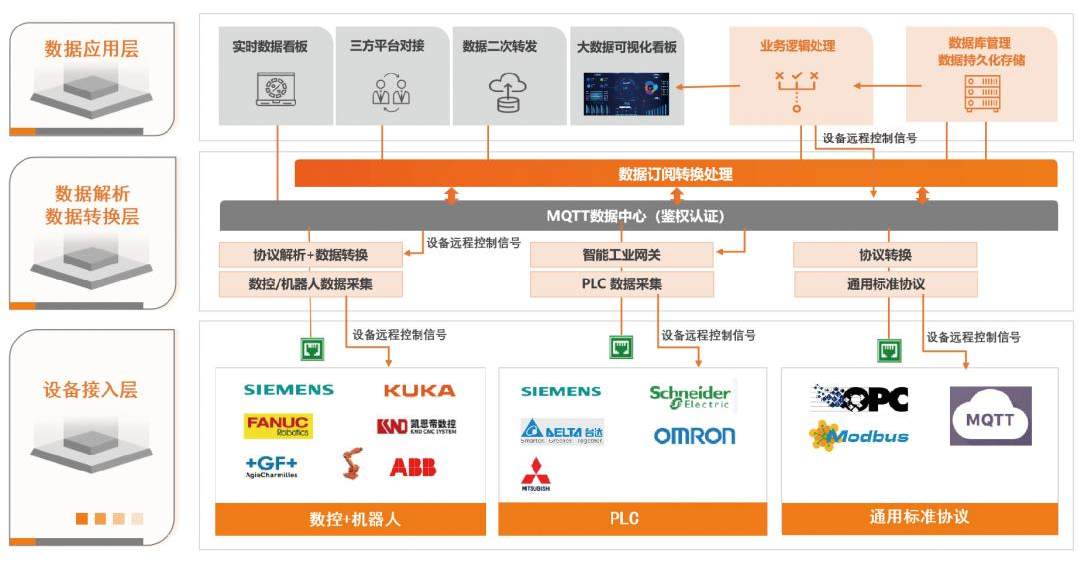

二、架构描述

汇博设备物联网云平台作为云边端一体化的设备接入与管理中心，提供全站式的工业互联网开发平台，提供多行业应用场景案例，赋能行业解决方案快速构建。

1、设备接入层
工业互联网云平台的核心起始点是设备接入层，这一层汇聚了工业场景中各种不同类型的设备，包括但不限于PLC控制器、仪器仪表、数控机器人、CNC机床、摄像头以及各类采集器和IO量。这些设备通过有线或无线方式连接到平台，为整个系统提供了丰富的数据源。

2、数据转换层
设备接入层收集的数据需要统一格式以便于处理和分析。因此，数据转换层负责通过统一的数据传输协议（如MQTT）接收来自设备接入层的数据。在这一层，数据会经过清洗和解析，去除冗余和错误信息，同时按照统一的转换规则进行格式化，确保数据的质量和准确性。

3、数据应用层
作为整个工业互联网云平台系统的最上层，数据应用层将解析后的数据应用于实际场景中。其功能丰富多样，包括但不限于实时数据看板的展示，帮助用户快速了解生产状态；数据二次转发，确保数据的实时性和可用性；业务逻辑处理，基于数据进行业务判断和决策；以及数据持久化存储，将数据长期保存以供后续分析和挖掘。通过数据应用层，企业可以充分利用工业互联网云平台的数据资源，提升生产效率，优化运营管理。

三、核心功能

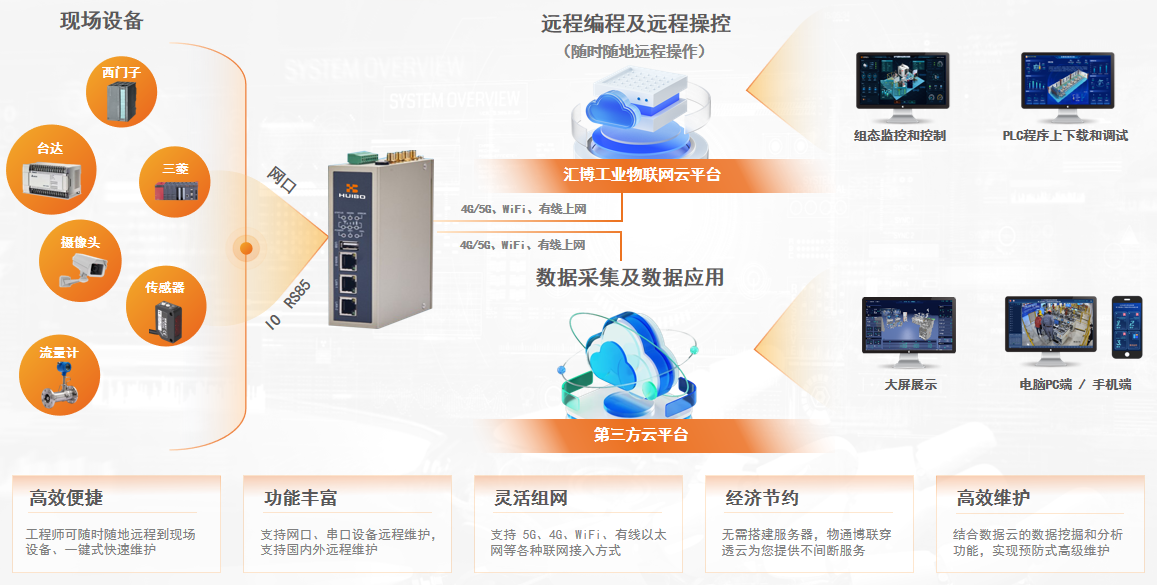

1、工业智能网关
汇博系列软物联网关是针对当前物联网领域互联互通的实际需求，研发的专用物联网关，它是一款集数据采集、协议转换、数据转发和智能化物联应用于一体的嵌入设备。

汇博物联网开发云平台依靠五大引擎能力为行业提供稳定、灵活、通用的物联网产品架构，对促进物联网健康、规模发展具有重要意义，也是物联网开发云平台研究和关注的焦点。数据采集与控制引擎：分布式采集、实时流计算处理、全方位设备闭环预警，确保采集与监控过程安全、稳定、及时响应。

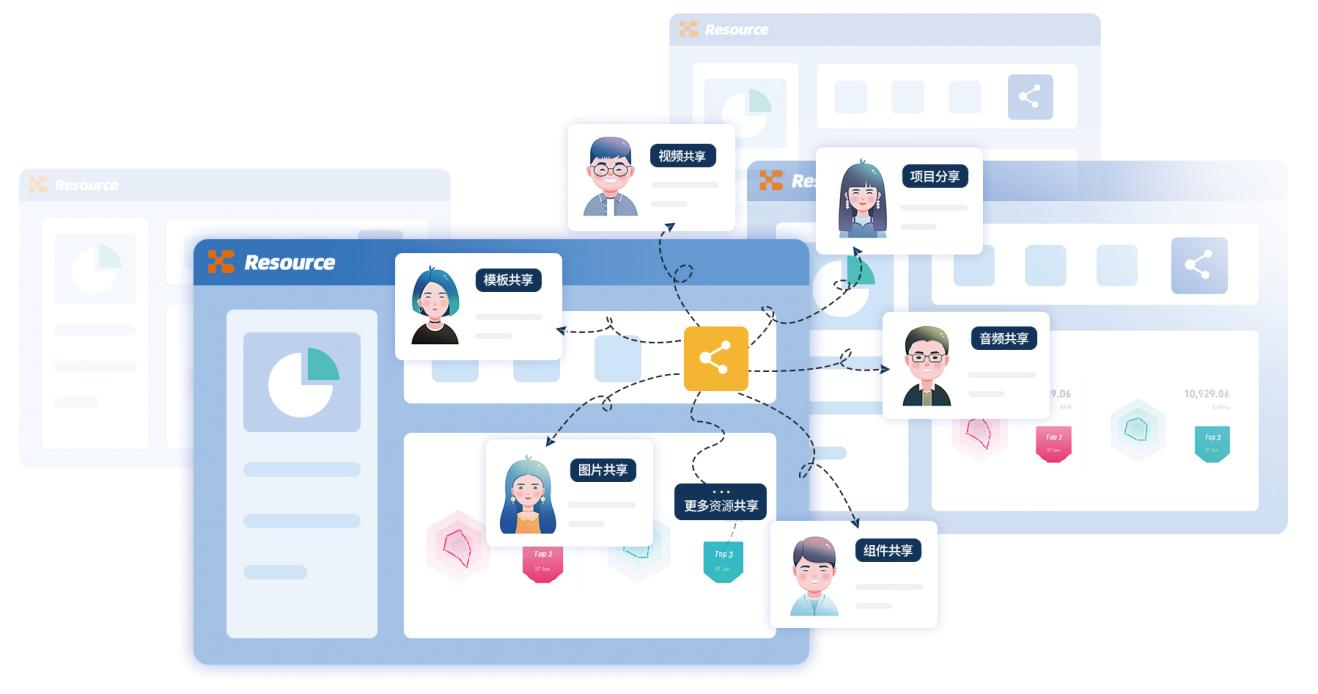

2、资源管理
资源管理包括图库管理、音频管理、视频管理、模板管理、组件管理，可对资源进行分享，简化流程提升效率，可使不同用户使用统一标准，沟通协作更流畅。

3、权限管理
云平台提供强大的权限管理功能，可根据需求设置安全规则或者安全策略，按照不同用户级别和组级别进行权限分配。通过账号管理、设备归属、角色权限对设备进行分级、分用户、分角色进行统一管理，方便不同人员对设备进行不同权限的管理，分工合作，协调控制。

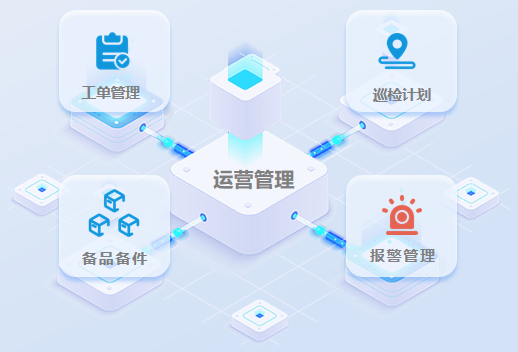

4、运营管理

满足工业场景中库存管理要求，保证备品零件的数据统计。应对设备管理要求，完成日常生产环节中的巡检和保养任务。

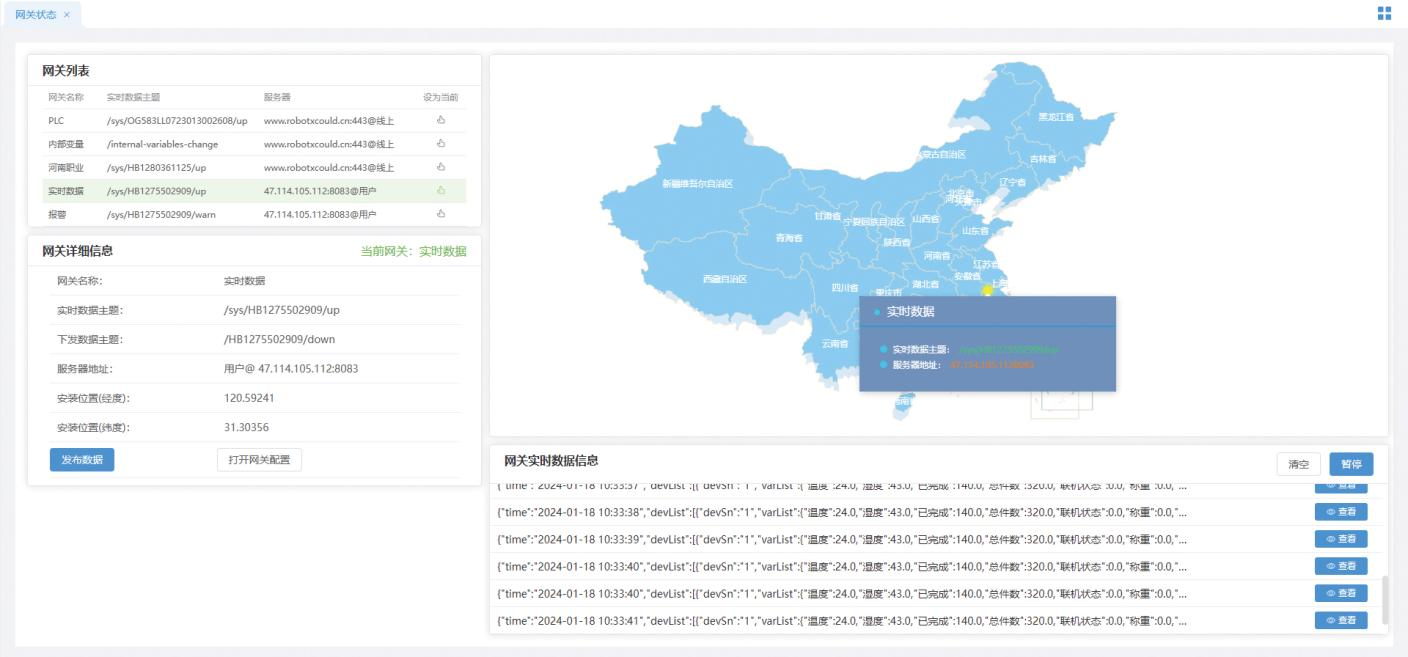

5、项目管理

项目管理包括项目中心、网关管理、设备管理等模块，可配置网关对设备数据进行采集。完成设备数据可视化做需要的相关配置，以及对所有设备信息的综合管理。

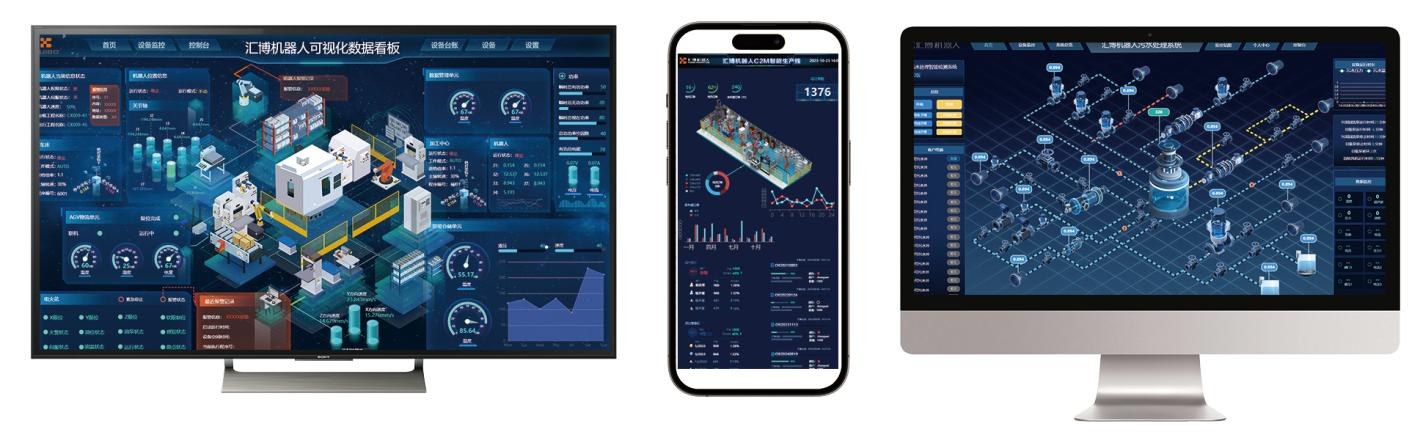

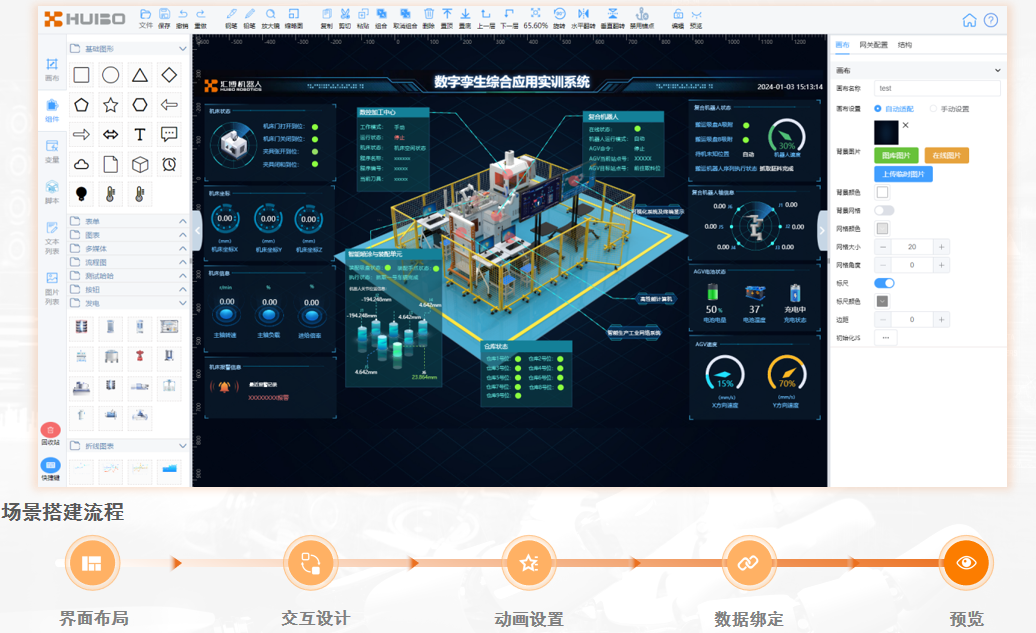

6、云可视化
为了协助用户快速构建设备及项目可视化运营平台，云平台设计了云组态可视化模块，提供一个集动态交互、丰富展示、数据管理等一体的全功能可视化引擎，为物联网、工业互联网提供便捷化的操作。通过简单的拖拉拽即可实现可视化看板页面的展示和搭建，无需代码能力，所见即所得，助力场景可视化应用。可视化分类包含数据可视化（数据分析展示）、流程可视化（展示现场生产工艺流程）和数字孪生（为现场建立等比的数字可视化）。数据分析引擎：强大的BI能力，应对数据分析、数据挖掘 、数据可视化的全链路应用场景。脚本开发引擎：平台强大的灵活拓展能力，可在平台完成复杂的数据处理和分享，目前可支持SQL、JavaScript和JAVA三种脚本语言。可视化是一个集动态交互、丰富展示、数据管理等一体的全功能可视化引擎，满足各类工艺流程图和数据可视化需求，丰富的图表、GIS 二维、视频等组件，让界面设计更加轻松丝滑，适配多终端设备。
